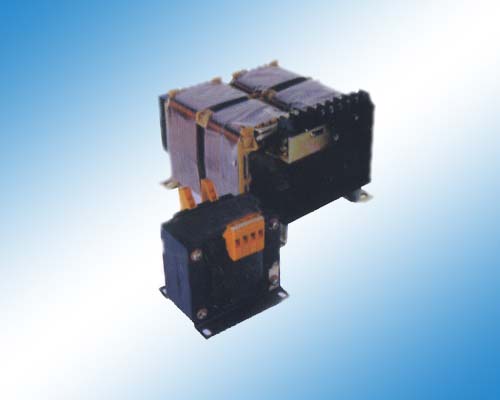

该系列机床控制变压器适用于交流50/60HZ，输出额定电压不超过220V，输入额定电压不超过500V。作为各行各业的机械设备一般电器的控制电源和工作照明、信号灯的电源之用。

容量      项目	Bmax	Dmax	Emax	孔  距		安装孔	F	重量(kg)
				A	C
40．63	83	85	89	56±0.4	46±2.5	4.8*9	1	1.3
100	86	105	94	64±0.4	62±2.5			1.9
160	98	105	109	84±0.4	71±3	5.8*11	1.5	2.6
250	98	120	109	84±0.4	85±3			3.6
400	122	102	125	90±0.4	85±2	5.8*9	2	5.0
630	152	112	150	122±0.5	90±3.5	7*13		7.5
1000	160	210	151	126±2	152±2		3	11
1600	184	235	163	146±3.5	176±3.5	7*12		16
2500	210	265	171	174±3.5	200±3.5		4	22
